运料小车模拟控制技能竞赛方案

一、技能竞赛说明

（一）竞赛任务

利用运料小车部件及现场提供的其它器材和工具并根据比赛现场提供的有关资料和工作任务书，参赛选手完成下列工作任务：

1.按题目要求组装运料小车模型；

2.按设备的工作要求画出I/O图、接线图并连接电路；

3.根据运料小车模拟控制要求编写PLC控制程序

4.调试运料小车PLC 控制程序，达到任务书要求的灯光效果。

（二）完成时间

完成比赛规定的全部工作任务的时间为2小时。

二、竞赛组织方法

1.赛场组织：同一竞赛场地准备16个工位，其中，15个工位为竞赛工位，另外1个工位为备用工位。单工位考核应保证工位与工位间互不干扰，要求现场环境温度适宜，光线充足，单工位不小于3平方米。

2．竞赛方式：该竞赛考核方式为实际操作，对每位选手的操作过程全程考核。在竞赛中提前完成不加分，到时停止操作。

3.选手须知：参赛选手必须凭身份证和学生证进入竞赛现场，按抽签顺序号对参赛选手进行分组，每组15人同时操作；参赛选手必须穿戴绝缘鞋，做好安全防护工作。

三、竞赛准备

（一）设备准备（单工位）

（二）器材准备（单工位）

(三)工具准备

1.连接电路的工具：螺丝刀（不允许用电动螺丝刀）、剥线钳、电工钳、尖咀钳等；

2.电路和元件检查工具：万用表；

3.圆珠笔或签字笔（禁止使用红色圆珠笔和签字笔）、HB和B型铅笔、三角尺（禁止带丁字尺）等。

四、评分标准

根据在规定的时间内完成工作任务的情况，结合维修电工国家职业标准高级工的技能要求进行评分。多种灯光效果的运料小车模拟控制的满分为100分。

五、选手名次排列

按竞赛成绩从高到低排列参赛选手的名次。竞赛成绩相同，完成工作任务所用时间少的名次在前；竞赛成绩和完成工作任务用时相同，控制程序步数少的名次在前。竞赛成绩、完成工作任务用时相同、控制程序步数相同，名次并列。

六、奖项设置

设置奖项为三个等级，其中一等奖占参赛总人数的5%，二等奖占参赛总人数的10%，三等奖占参赛总人数的20%,总的获奖比例为35%。

七、竞赛纪律

1. 选手实际操作的出场顺序、工位由抽签确定，不得擅自变更、调整。

2. 选手提前10分钟检录进入赛场，并按照指定工（机）位号参加竞赛。迟到15分钟者，取消竞赛资格。

3. 参赛选手应严格遵守赛场纪律，除携带竞赛规定必备的工具和用品外，竞赛不准带入技术资料和任何工具书。

4. 因设备、元件或器件发生故障时，应举手向赛场工作人员报告，请求处理。

5. 必须遵守电气安全作业规程，不得带电连接、拆除电路，不得带电调试设备。

附件1：

运料小车模拟控制技能竞赛任务书

一、系统组件的安装

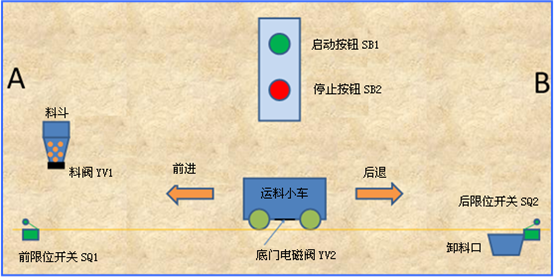

在孔板上安装运料小车模拟控制及启停按钮如下图所示：

其中：电磁阀分别装在模拟料斗和运料小车下端，小车由电机带动皮带在导轨槽内运行。

二、运料小车模拟控制要求

（1）SB1为运料小车启动按钮，SB2为停止按钮。按下启动按钮后，运料小车开始运行，按下停止按钮后，运料小车必须完成当前正在搬运的物料，并返回初始位置后才能停止工作。

（2）运料小车初始位置要求：运料小车卸料完毕后向左前进2S的位置为运料小车的初始位置。

（3）运料小车运行过程：控制系统启动后，运料小车从初始位置出发，向左前进到限位开关SQ1处停止，料斗的料阀YV1打开，小车开始装料，5S后小车装料完成，料斗的料阀YV1自动关闭，小车向右后退到卸料口处的后限位开关SQ2处停止，小车底门放料阀YV2打开，开始卸料，5S后卸料完成，小车底门放料阀自动关闭，小车向左前行2S回到初始位置。如果在此过程中没有按下停止按钮，则运料小车按照上述动作循环运行，如果在运行过程中按下了停止按钮，则运料小车停止在初始位置。

三、工作任务

根据系统的控制要求，在2小时内，完成下列任务

任务1：根据运料小车模拟安装示意图，调节各部件位置，完成设备的组装。

要求：

（1）应保证各部件的安装牢固，不得松动；

（2）各行程开关、电磁阀、按钮、接线端子排、PVC线槽的布局合理，美观大方；

任务2：按运料小车模拟控制要求，画出电气原理图并完成电路连接。

要求：

（1）电气原理图的绘制，图形符号的使用应符合中华人民共和国国家标准。使用非中华人民共和国国家标准的图形符号时，应说明参照的标准名称；

（3）电气原理图应画在《电气控制原理图》的图纸上。

（4）电路连接应符合工艺要求和安全要求，所有导线应放入线槽，导线与接线端子连接处应套编号管并有相应的编号。

（5）元件、器件的金属外壳，应可靠接地。

任务3：根据运料小车模拟控制要求编写PLC控制程序；

要求：

（1）在使用计算机编写程序时，应随时保存已编写好的程序。保存的文件名为工位号；

（2）编写程序可用基本指令，也可以使用步进指令或功能指令。

任务4：调试运料小车模拟和PLC控制程序

要求：

（1）运料小车的运行效果与任务书中给出的控制要求相一致；

（2）控制程序应简明流畅，思路清晰；

附件2：

运料小车模拟控制技能竞赛评分表
